Led interior, consulta a alguien que sepa electrónica

[eldiegote]

Hola gente. Hace rato que estoy caliente con ponerle leds abajo de los asientos al Onix (básicamente desde que vi el Fiesta Titanium de mi primo, que es tremendo). Ayer conseguí un kit específico para eso (medio chinoka pero no se va a ver), y por lo que vi en internet todo el mundo las conecta al circuito del encendedor, que tiene corriente cuando el auto está en contacto. Yo tenía la idea de bajar un cable desde la luz de cortesía, así se prendian sólo cuando se prende la de cortesía (puertas abiertas, tiempo de cortesia, etc) con el bonus de que se apagan progresivamente si dejas pasar el suficiente tiempo. El tema es que estuve haciendo pruebas y me parece que quedan hermosos prendidos todo el tiempo, el tema es que si no se prenden al abrir las puertas pierden un poco la funcionalidad (ver dónde m**** estás metiendo la pata).

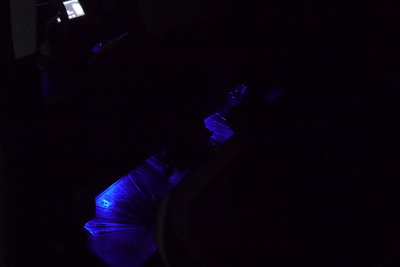

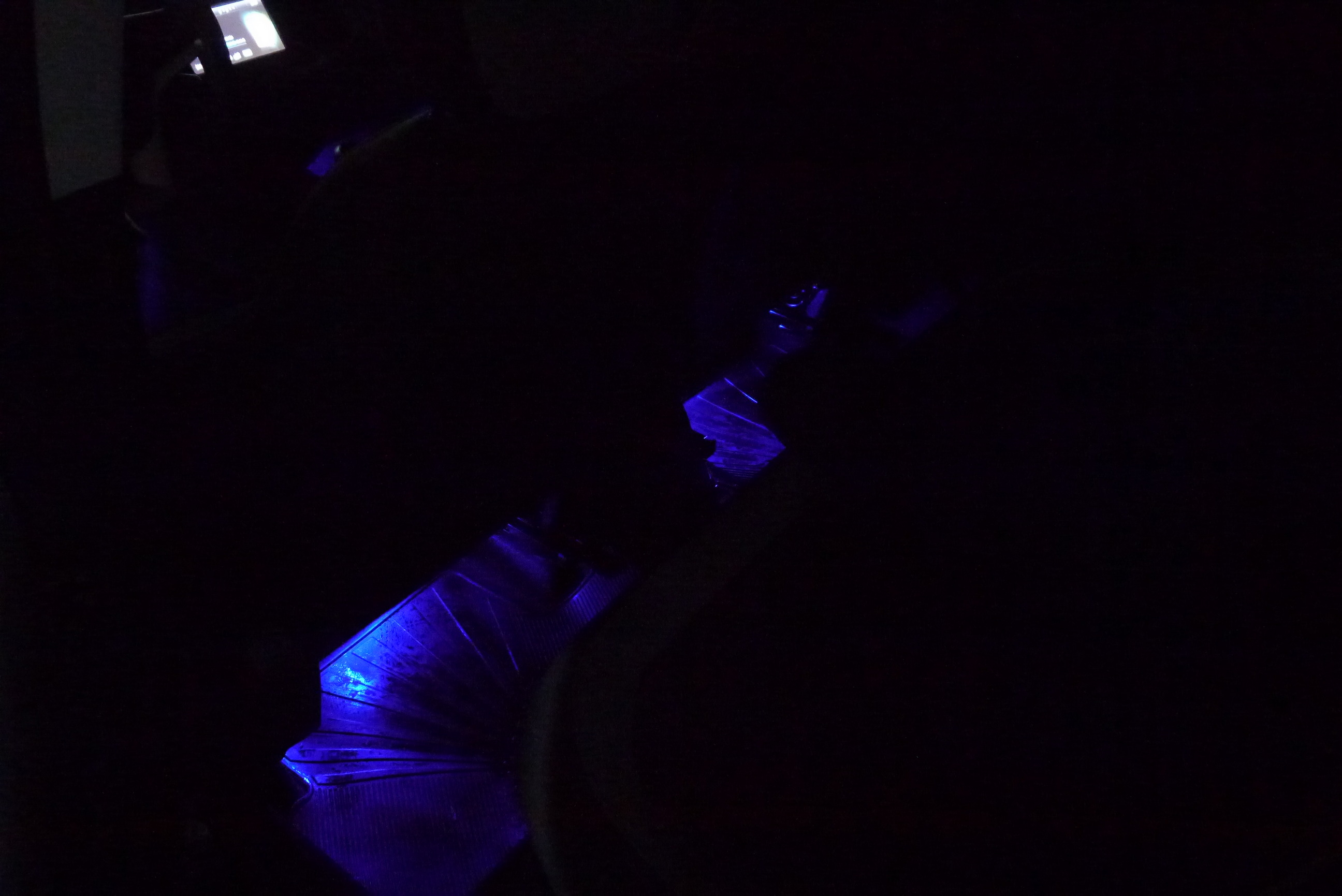

Pruebas atrás

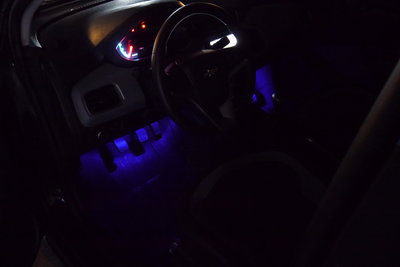

Pruebas adelante

Entonces estaba pensando una forma de conectarlas a ambos circuitos, pero me doy cuenta que es medio peligroso por el tema de que seguramente hay electrónica atrás del apagado progresivo, si le mando 12v desde el encendedor (al conectar los leds a ambos cables) me da la impresión de que voy a quemar algo.

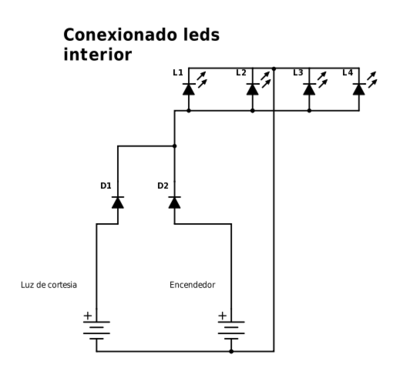

Con mis escasos conocimientos de electrónica, se me ocurrió que usando 2 diodos esto se puede solucionar:

Esquema básico

Les parece que puede andar?

Saludos!

[eldiegote]

Pude simular acá, y parece que anda. Se pueden cerrar las llaves a mano en el circuito, simulando el encendido y la luz de cortesía, y no vuelve la corriente

[santoolaf]

Hola diegote a ver, veo que no tenes luz de cortesía arriba.. Si le pones luz arriba(como de fabrica) no te va a distorsionar la luz azul? Ósea si arriba le pones la luz blanca o amarilla medio que te va a opacar la luz azul que intentas poner.. Si no le pones no vas a ver mucho jaja . y si le pones una azul va a ser el mismo resultado..



Yo probaría esto en caso de no querer ponerle luz arriba.. Buscaria un cable fino como para 12v., luego lo conectaria directame desde la ficha y porta lampara de arribam, como si fuera una prolongación, eso debería dejarme las funciones que tiene ya de fábrica de apertura y luz.


Saludos

[Osodelugano]

Hola Diego te la idea es buena el tema es la luz blanca de cortesía . Se podría sacar de la luz de cortesía de arriba un cable fino habría que probar.

[eldiegote]

Gente, lo hice, quedo bastante bien. En estos dias subo las fotos.

Sent from my SM-A300M using Tapatalk

[daneduaguirre]

Gente, lo hice, quedo bastante bien. En estos dias subo las fotos.

Sent from my SM-A300M using Tapatalk

Gracias, esperamos las fotos

Saludos,
Daniel.

[eldiegote]

Gente, lo hice, quedo bastante bien. En estos dias subo las fotos.

Sent from my SM-A300M using Tapatalk

Gracias, esperamos las fotos

Saludos,
Daniel.

Lo postee separado:

http://www.clubonixprisma.com/viewtopic.php?f=15&t=2708

Saludos!
